Platine für die zusätzliche Elektronik

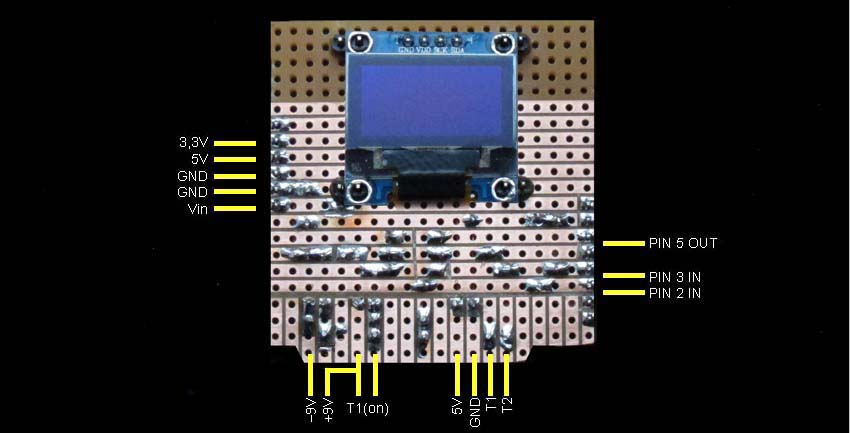

Die 2. Etage: Der Arduino bildet beim Zusammenbau die Basis aller Komponenten. Als erste Etage wird dann das USB-Host-Shield draufgesteckt. Ich habe es etwas modifiziert. D.h. die USB-Buchse entfernt und das Kabel fest angelötet. Für Buchse und Stecker ist in dem Gehäuse kein Platz. Die 2. Etage bildet eine neue Platine die, als Schield aufgesteckt alle zusätzlichen Komponenten aufnimmt. Also das Display mit den Widerständen, die Einschaltelektronik und die Anschlüsse für die Taster und der Batterie. Die Platine ist einfach aus einer Rasterplatine geschnitten. Der SD-Card-Reader hat unter dem USB-Host platzgefunden. Direkt aufgeklebt und verlötet. Die beiden Pull-Up-Widerstände sind auf dem Bild nicht zu sehen, da ich sie nachträglich eingebaut habe.
